designPH: la herramienta clave para modelar edificios Passivhaus desde SketchUp

El diseño de un edificio Passivhaus exige precisión geométrica, control riguroso de la envolvente y una comprensión clara del comportamiento energético. Aunque el PHPP continúa siendo la herramienta de cálculo central del estándar, su interfaz basada en hojas de cálculo no permite visualizar de forma intuitiva la geometría del edificio ni detectar errores de modelado.
Para resolver esa brecha, el Passive House Institute desarrolló designPH, el plugin oficial que integra SketchUp con PHPP y permite modelar, analizar y optimizar un edificio Passivhaus desde sus fases iniciales.

designPH acelera el flujo de trabajo arquitectónico, reduce errores y garantiza que el modelo que llega al PHPP se corresponde exactamente con la geometría real del proyecto.

1. ¿Qué es designPH?

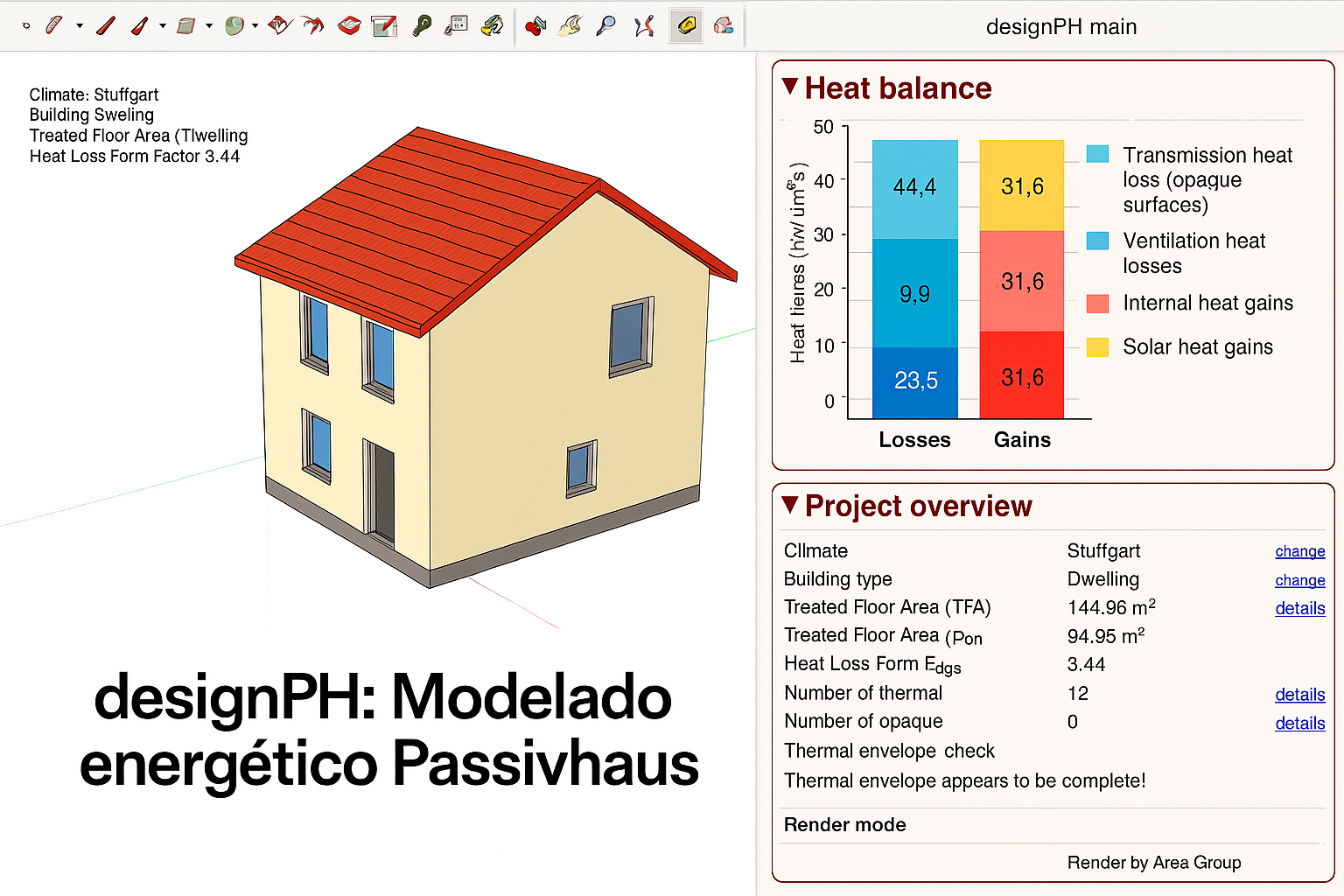

designPH es un plugin para SketchUp que convierte un modelo 3D en una base de datos energética válida para PHPP.
Permite:

• Dibujar o importar la geometría del edificio
• Asignar valores térmicos a cada elemento
• Evaluar compacidad, sombras y superficies
• Identificar discontinuidades en la envolvente
• Realizar un pre-cálculo energético
• Exportar los datos directamente al PHPP

Es una herramienta imprescindible para arquitectos, ingenieros y consultores que buscan trabajar con precisión en proyectos Passivhaus o EnerPHit.

2. ¿Por qué es tan importante en un proyecto Passivhaus?

Passivhaus exige un control exhaustivo de:

• Superficies opacas y vidriadas
• Factores de sombreado
• Transmitancias térmicas
• Continuidad del aislamiento
• Puentes térmicos
• Orientación y ganancias solares

designPH permite evaluar todos estos aspectos antes de entrar en el cálculo detallado del PHPP, detectando problemas que, en 2D, son difíciles de ver y que pueden generar desviaciones críticas en el rendimiento energético final.

3. Flujo de trabajo recomendado con designPH

1. Modelado tridimensional del edificio

Se crea la geometría en SketchUp, con precisión en muros, forjados, cubierta, huecos y elementos de sombra.

2. Asignación de propiedades térmicas

A cada componente se le asigna su U-value, material y posición dentro de la envolvente.

3. Análisis automático

designPH identifica superficies expuestas, evalúa compacidad, calcula sombras y revisa la continuidad del aislamiento.

4. Iteraciones de optimización

Permite corregir y optimizar el edificio directamente en SketchUp:

• Tamaño y orientación de ventanas
• Sombreamientos
• Espesores de aislamiento
• Simplificación de geometrías para reducir pérdidas

5. Exportación directa a PHPP

Con un solo clic se genera un archivo listo para importarse en PHPP, reduciendo tiempos y evitando errores de transcripción.

4. Ventajas generales de designPH en el modelado Passivhaus

designPH aporta una serie de beneficios fundamentales que mejoran la calidad del diseño y la precisión del modelo energético:

• Interpretación geométrica precisa
• Asignación controlada de propiedades térmicas
• Estimación preliminar de demanda energética
• Análisis avanzado de sombras y ganancias solares
• Integración total con PHPP
• Iteración rápida del diseño
• Optimización de la envolvente
• Solución útil para obra nueva y rehabilitación

5. Conclusión

designPH no es solo un plugin de dibujo: es una herramienta estratégica para validar decisiones arquitectónicas, optimizar la envolvente, evitar errores y asegurar que el modelo energético cumple las exigencias del estándar Passivhaus.

Permite controlar el proyecto desde las fases iniciales, ofreciendo un vínculo directo entre el diseño arquitectónico y el cálculo energético del PHPP.

Para cualquier estudio o consultor que trabaje con Passivhaus, designPH es una pieza fundamental del flujo de trabajo profesional.
